面板の脱水 ステンレス鋼紙の機械部品

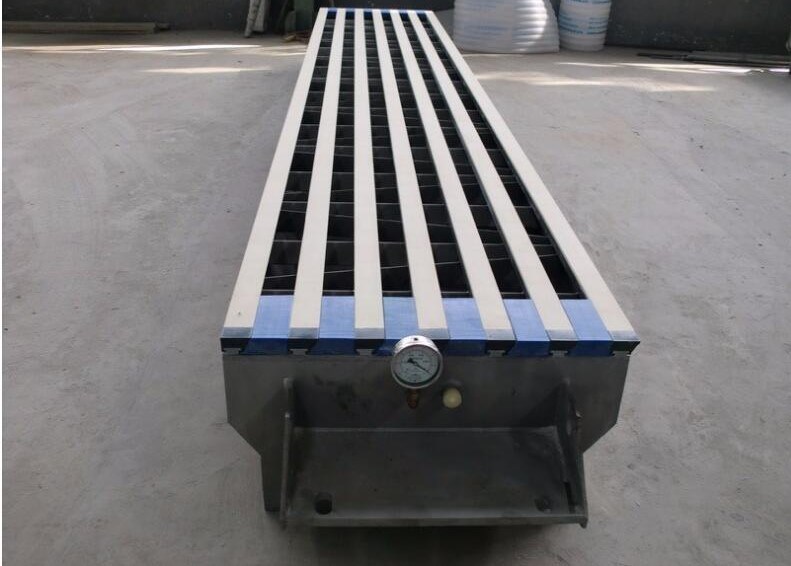

脱水に使用されるステンレス鋼ボディセラミックフェイスボードフォイルボックス

フォイルボックスはフェイスボードとフレームで構成され、シングルページ、ダブルページ、マルチページフォイルボックスに分かれています。

1.フェイスボード：レーキアングル、水平サポート面、後方傾斜アングルを備えたロングストリップボード。底面は、接続ブラケットに合わせるために、さまざまな溝付き形状で作られています。

フェイスボードは摩擦係数が低く、耐摩耗性が必要です。一般的に使用される材料は、高分子ポリエチレン、象嵌セラミックストリップ、オールセラミックブレードです。

高密度ポリエチレンは、約3ヶ月の寿命、低価格で、3回再研磨可能で、低速製紙機にのみ使用されます。

セラミックの寿命は数年に達し、製紙ワイヤー上の摩擦係数は小さく、清掃が容易です。コストは高いですが、加工が困難ですが、ますます使用されています。

2.フレーム：高剛性と小変形が要求されるステンレス鋼ボックス構造です。両端のブラケットは前後および上下に調整可能です。

3.フォイルボックスの脱水機構と特性：

3.1脱水機構：ネットの下に取り付けられた水は、まず先端角度によって掻き取られます。ワイヤーがチョッピングボード前面の水平面を滑るとき、後方の傾斜面との間にくさび形の空間が形成されます。2つの平面の相対的な動きが徐々に離れていくこと、および水の付着により、くさび形の空間に負圧が発生し、脱水プロセスが加速されます。放出された水はワイヤーの底面に付着し、次のチョッピングボードに押し付けられ、次のチョッピングボードの先端角度を掻き取ります。

3.2脱水特性：フォイルボックスブレードの脱水効果は比較的穏やかなため、高速製紙機のネットでの脱水にはワイパーブレードがよく使用され、繊維充填剤やゴムの損失を減らし、紙シートの均一性を向上させます。

4.ワイパーブレードの設計と使用におけるいくつかの問題：

ワイパーブレードの形状とサイズは性能に大きな影響を与えるため、設計と製造には高い要求があります。

4.1ブレード数：シングルリーフワイパーは便利で柔軟ですが、コストが高く、フレームの剛性が低いため、ほとんど使用されません。間隔の広い2枚または3枚のリーフワイパーが、最も湿った端で主に使用されます。間隔。他の部分には4〜6枚のブレードワイパーが使用されており、剛性が高く低コストです。

4.2ワイパーブレードの幅：ワイパーブレードの幅の選択は、主にワイパーブレードによるネット上のスラリーの乱れの程度を制御することから考慮する必要があります。狭いワイパーは柔軟性が高く、パルプに大きな乱れを与えます。広いワイパーは脱水を減らし、紙ウェブ中の微細物質の保持を改善するのに役立ちますが、消費電力は大きくなります。一般的に、50mm幅のワイパーブレードが選択され、剛性要件を満たし、十分な脱水能力とスラリー乱れ性能を備え、消費電力が低くなります。

4.3ワイパーブレードの傾斜：一般的に、ブレードの傾斜角の増加に伴い、ワイパーブレードの脱水は最大値まで増加します。傾斜角がさらに増加すると、チョッピングブレードの脱水能力は急速に低下します。通常、傾斜面の角度は1〜5度です。高速では最大傾斜角に大きな値を選択します（1〜5度の範囲で変化）。低速では最大傾斜角に小さな値を選択します（2〜3度の範囲で変化）。車両速度が低い場合、角度が大きすぎると脱水角度が低下します。異なる傾斜角を持つボードの選択は、ネットの異なる部分で使用する必要があります。一般的に、成形領域、つまりスクリーンウェットエンドでは、脱水を制御し、スラリーへの乱れを減らすために、小さな傾斜のチョッピングボードを使用する必要があります。ネットケースのドライエンドでは、脱水と乱れを強化するために、ワイパーブレードの傾斜を大きくする必要があります。

4.4ワイパーブレード間の距離：ブレード間の距離は脱水効率に直接影響します。一般的に、ネットケースのウェットエンドでは、リーフ間の間隔を適切に広げると、単一シートあたりの脱水量が増加し、パルプスキップ現象が減少します。メッシュケースのドライエンドでは、リーフのピッチを短くすると脱水が強化されます。これにより、剥離した水層が紙ウェブに再び吸い込まれるのを防ぎ、ワイパーの脱水効果に影響を与えるのを防ぐことができます。

4.5ワイパーブレードの前面角度：一般的に30〜45度で、車両速度に関連しています。低速では大きな前面角度を使用できます。一般的に、速度が400 m / minを超える場合は30度の角度が使用されます。ブレードの先端をまっすぐに保つと、欠陥や堆積が発生しやすくなります。掻き取られる水の量が多すぎると、パルプ層への乱れが少なすぎて均一性に悪影響を及ぼします。前面角度が大きすぎると：先端で掻き取られる水の量が少なくなり、繊維への乱れが大きすぎて均一性に悪影響を及ぼします。

4.6ワイパーブレードの幾何学的精度は高い必要があります。ワイパーブレードの脱水量変化に対する最も敏感な間隔は15〜25度であり、これは一般的に使用される傾斜角の範囲内であり、チョッピングプレートのメンテナンスと設置には比較的高い精度が必要です。
