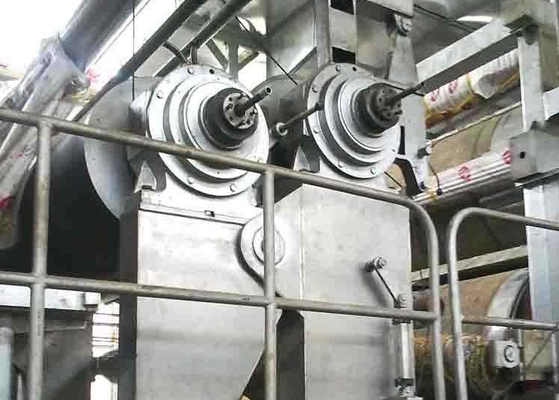

傾斜配置サイズプレス紙機カスタムロールサイズ

高品質紙製造用傾斜式サイズプレス機

I. 概要:

このサイズプレス機は傾斜配置で、水平方向に30°傾斜した一対のサイズロールで構成されています。ドライヤーグループから引き出された紙シートは、2つのロールに入り表面サイズ加工を行い、その後、サイズ後グループのドライヤーに入り乾燥します。両方のローラーはサイズローラーで、加圧形式は空気圧です。ダブルカーブ空気圧装置、シングルポイント伝送。

駆動位置の配置により、左右の携帯電話の2種類に分けられます。紙出口の方向で、駆動の右側が右携帯電話、その逆です。

T技術 パラメータ:

構造説明:

2つのサイズロール、ピックアップロール、オリーブロール、供給ホース、スクレーパー装置、糊止め装置、空気圧加圧装置で構成されています。サイズロールの上部にはゴム供給チューブが配置され、2つのロール間に糊を供給します。糊の量はゴム供給チューブ前のバルブで制御され、サイズロールの両端には調整可能な圧力を持つゴムプレートが配置され、糊がロール表面の両側から漏れるのを防ぎ、余分な糊がサイズロール下の糊パンに流れ込むようにします。スクレーパー装置は紙剥がしに使用されます。通常、通常の生産中はスクレーパーを持ち上げて、アプリケーターロールの寿命を延ばす必要があります。

1: フレームと加圧装置

糊付け機のフレームは箱型構造、鋳鉄製、空気圧加圧です。ダブルカーブ空気吸込口が、プレスアームをポイント周りに押し、加圧作用を達成し、プレスロールの自重から分離します。線圧は60KN/cmです。

1.1 フレーム HT200 2個

1.2 アーム QT50-5 1個

1.3 ベースプレート HT150 2個

1.4 ベアリングハウジング HT200 2個

1.5 距離固定パイプ溶接継手

1.6 エアバッグ 2個

2.サイズロール装置

この機械は2つのゴム引きサイズロールを備えており、固定ベアリングハウジングとサイズロールで構成され、フレームに組み立てられています。ロール本体は肉厚60mmの鋳物です。表面はゴムで覆われています。中間の高さは、ネット紙の幅に応じて決定されます。

2.1 サイズロールの上部ロール: Φ800*2250mm、ゴム引き厚さ20mm、軸径Φ110mm、

ゴム硬度は「A」96±2°です。

2.2.下部ロール: Φ805*2250mm、ゴム引き厚さ20mm、軸径Φ110mm、ゴム硬度は「A」87±2°です。

2.3 ベアリングハウジング HT200 4個

3.紙ロール装置

この装置は、ベアリングハウジングと紙送りロールで構成されています。ロール本体はシームレス鋼管で、表面はクロムメッキされており、メッキ厚は0.08-0.1mmで、自己ベルト駆動と緩み紙巻き取りプーリーを備えています。

3.1 紙送りロール 2個

3.2 ベアリング付きシート UCP211 2個

4.オリーブ紙ロール装置

この装置は、ベアリングシートとオリーブ紙送りロールで構成されています。ロール本体はシームレス鋼管で、表面はクロムメッキされており、メッキ厚は0.08-0.1mmで、緩み紙巻き取りプーリーを備えています。

4.1 オリーブ紙ロール 2個

4.2 ベアリング付きシート UCP211 2個

5.スクレーパー装置

スクレーパー装置は、ブラケット、スクレーパーホルダー、リフティング装置で構成されています。スクレーパーフレームは鋳鉄製で、スクレーパーとアプリケーターロールの表面との角度は20度です。スクレーピングブレードはフェノールラミネート製で、リフティング装置は偏心カム構造です。

5.1 ブラケット HT150 4個

5.2 スクレーパーホルダー HT150 2個

5.3 カム HT150 2個

6.糊供給装置:

この装置は、複合材がサイズロールに噴霧されるステンレス鋼管のセットで構成されています。

7.糊付け装置:

糊止め装置は一対のガスケットです。ストッパーの位置は調整可能で、ガスケットが2つのゴムロールの表面にしっかりと密着し、両側のゴムをブロックします。糊複合材の液面を厳密に制御するために、伝達側ガスケットにはオーバーフロー穴とパイプジョイントがあり、余分なゴムを糊箱に戻します。ガスケットは金属製スプリントです。

8.空気圧制御ボックス

空気圧制御ボックスは操作フレームに組み立てられ、パネルと空気圧コンポーネントで構成されています。空気源からのガスは、減圧弁、圧力計、二位置五方弁、逆止弁スロットル弁に入り、糊の加圧を行います。

9. カップリング、減速機、モーター
